گیتوی Yeastar TG100 با ایزابل

در این پست ترانک بین مرکز تلفن ایزابل با گیتوی Yeastar GSM TG100 آموزش داده می شود.

نکته: گیتوی های gsm رجیستر شده هستند و هر سیم کارتی می توان بروی آنها استفاده کرد و تنظیماتی خاصی برای این منظور ندارد.

تنظیمات GSM Gateway Yeastar

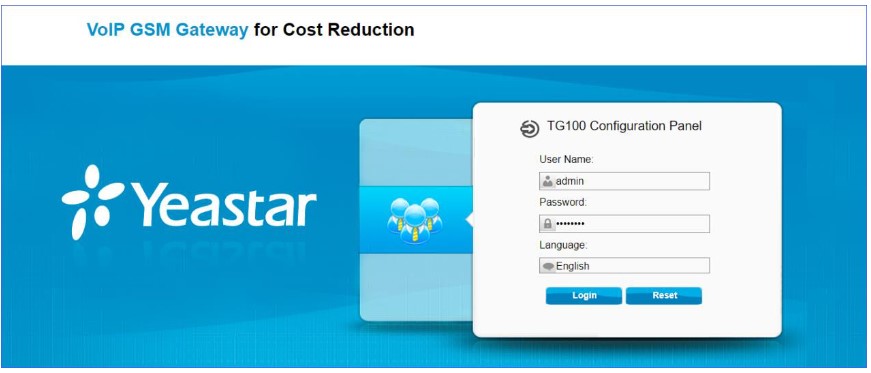

گیتوی GSM Yeastar بصورت web-base پیکربندی می شود.آیپی پیش فرض گیتوی ، 192.168.5.150 با یوزر admin و پسورد password هست.

تنظیم برای ماژول سیم کارت

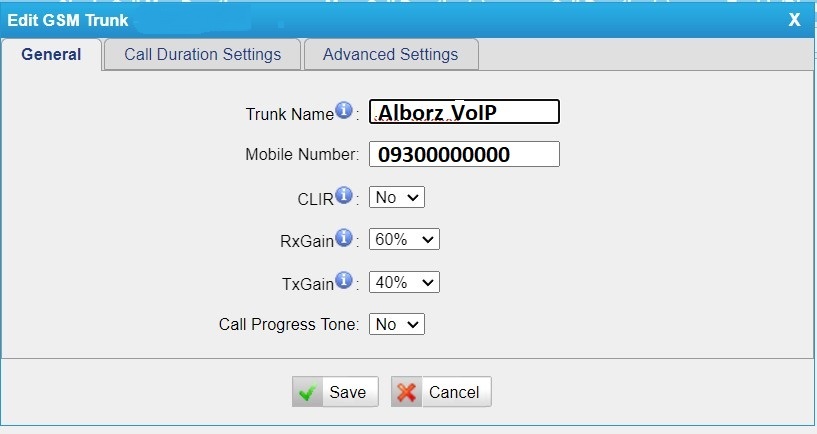

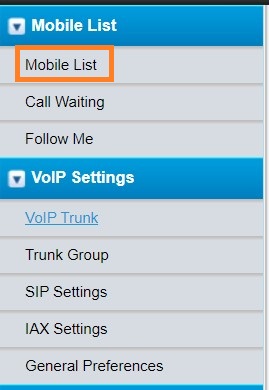

در صورتی که گیتوی GSM چند ماژول داشته باشید می توانید چند برای هر ماژول شماره سیم کارت را وارد کنید تا بدانید هر ماژول برای چه سیم کارتی هست. برای این منظور از منوی افقی بالای صفحه گزینه Gateway را انتخاب کنید، سپس از منوی سمت چپ در سربرگ Mobile List، گزینه Mobile List را انتخاب کنید

تغییر IP

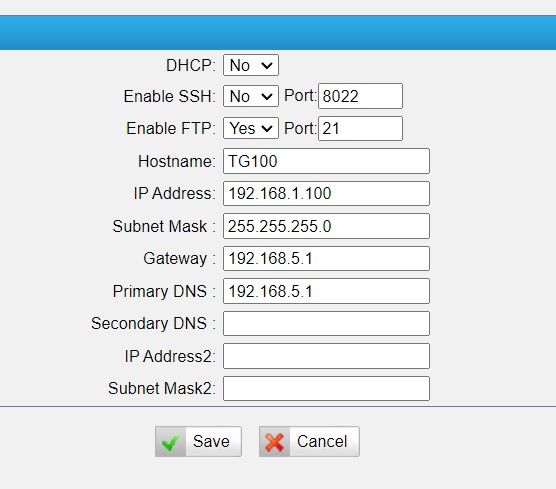

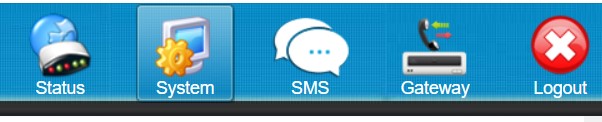

بعد از لاگین به محیط کانفیگ دستگاه، از منوی بالا گزینه system را انتخاب کنید، سپس در منوی افقی سمت چپ در سربرگ Network Preferences گزینه Lan Setting را انتخاب کنید:

System->Network Parameters->Lan Setting

در این بخش می توانید تنظیمات IP را انجام دهید.

ترانک به ایزابل

از منوی عمودی بالای صفحه، گزینه Gateway را انتخاب کنید.

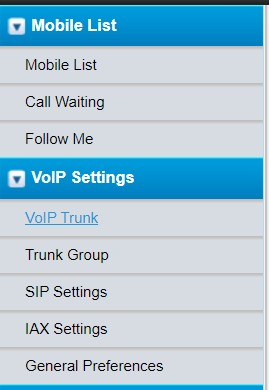

سپس از منوی عمودی سمت چپ سربرگ VoIP Setting گزینه VoIP Trunk را انتخاب کنید.

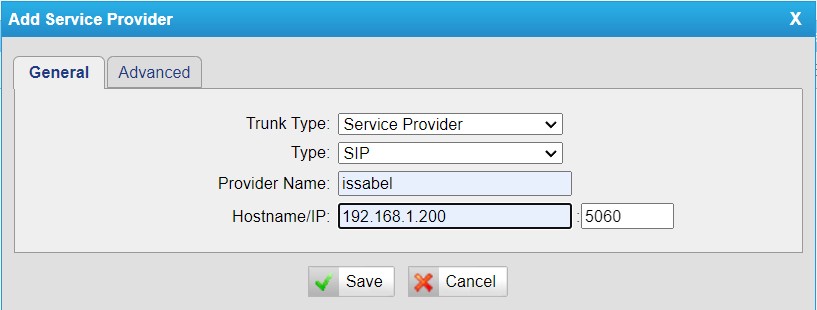

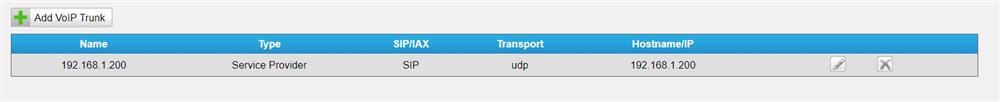

سپس بروی گزینه Add VoIP Trunk کلیک کنید، در پنجره باز شده فیلد Trunk Type را گزینه Service Provider انتخاب کنید، فیلد Type را SIP، فیلد Provider Name را یک نام وارد کنید و HostName/IP را آیپی سرور ایزابل خود را وارد کنید.

Save کنید و به مرحله بعد بروید.

Routing

Mobile To IP Routing

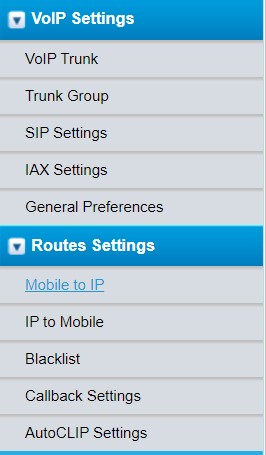

یک روتینگ از سمت گیتوی به سرور VoIP نیاز داریم، به این معنی که هر تماسی که با سیم کارت گرفته شد به چه سروری ارسال شود، برای این منظور از منوی افقی بالای صفحه گزینه Gateway را انتخاب کنید و در منوی عمودی سمت چپ از سربرگ Routing Setting گزینه Mobile to IP را انتخاب کنید:

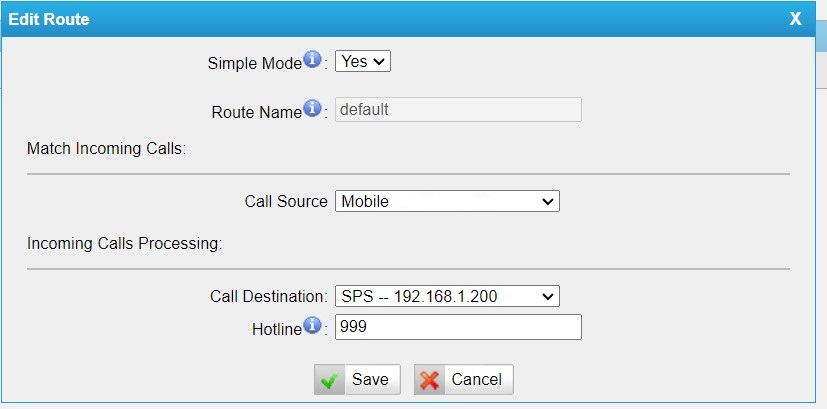

سپس در در صفحه باز شده بصورت زیر اطلاعات را وارد می کنیم:

اینجا فیلد Call source همان نام استیشن سیم کارتی هست که تنظیم کرده ایم، فیلد Call Destination هم همان نام ترانک ما هست که در مرجله اول ساخته شده، فیلد Hotline هم می توانید یک عددی به عنوان DID قرار دهید تا در Inbound Route ایزابل از آن استفاده کنید. این عدد نباید با داخلی ها و Feature Code های ایزابل تداخل داشته باشد. بعد از انجام این کار save کنید.

IP To Mobile Routing

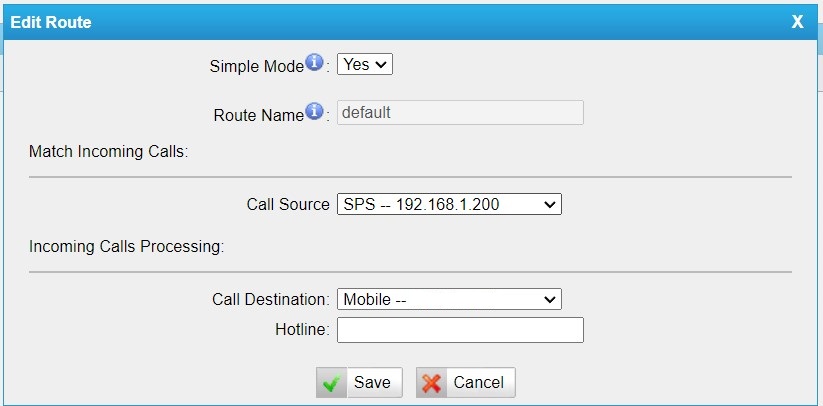

یک روت هم برای ارسال تماس از سرور ایزابل به سمت گیتوی باید اضافه شود. در همان مرحله قبل گزینه IP To mobile را انتخاب کنید.

در اینجا گزینه Call Source را نام ترانکی که از گیتوی به ایزابل که در مرحله اول زدیم انتخاب می کنیم و گزینه Call Destination را نام استیشن سیم کارت خود انتخاب کنید، save کنید، کار با گیتوی Yeastar در اینجا به پایان می رسد.

ترانک ایزابل به گیتوی Yeastar

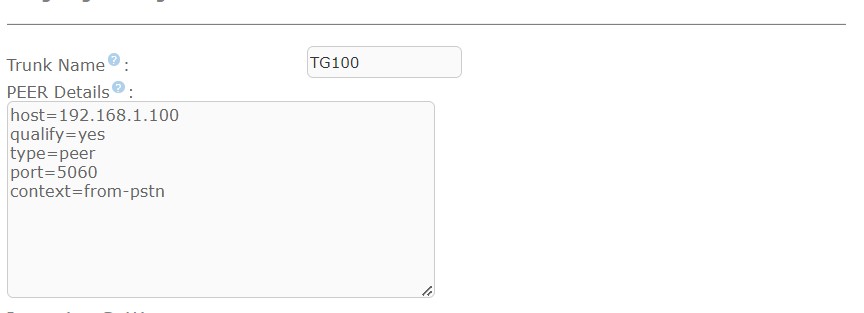

وارد PBX Configuration می شویم و یک SIP Trunk اضافه می کنیم:

 host=192.168.1.100

qualify=yes

type=peer

port=5060

context=from-pstn

پارامترهایی که لازم است وارد شود در عکس مشخص است، submit کنید. بعد از انجام این کار باید وضعیت ترانک رجیستر شده باشد.

Issabel Routing

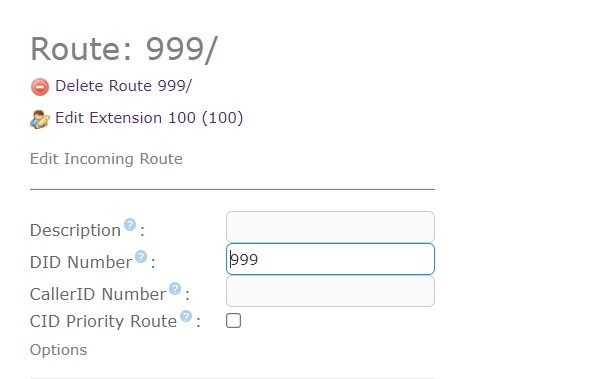

یک inbound route اضافه می کنیم و همان عددی که در مرحله Mobile To IP در فیلد Hotline مشخص کرده ایم را در فیلد DID Number وارد می کنیم.
