تنظیمات busy tone در گیت وی Grandstream

تنظیمات busy tone در گیت وی Grandstream

در صورتی که در گیت وی گرند استریم (GXW4104 ،  GXW4108) مشکل مشغول ماندن خط بعد از انتهای تماس را داشته باشید باید تنظیمات فرکانس و OnTime و OffTime را بروی خط های خود انجام دهید.

برای شروع Inbound Route را در ایزابل بروی یک داخلی قرار دهید.دقت نمایید تنظیمات ضبط شدن تماس داخلی انجام شده باشد.

سپس با خطی که مشکل busy tone را دارید تماس گرفته و به تماس جواب دهید.

بعد از برقراری تماس ، تماس گیرنده تماس را قطع کند اما سمت مقابل قطع نکند.حدود 20 ثانیه منتظر بماند سپس قطع نماید.

فایل ضبطی را دانلود کرده و در برنامه Cool Edit pro 2.0 باز کنید.(با درگ کردن در برنامه هم می توانید این کار را انجام دهید.)

بدست آوردن فرکانس خط

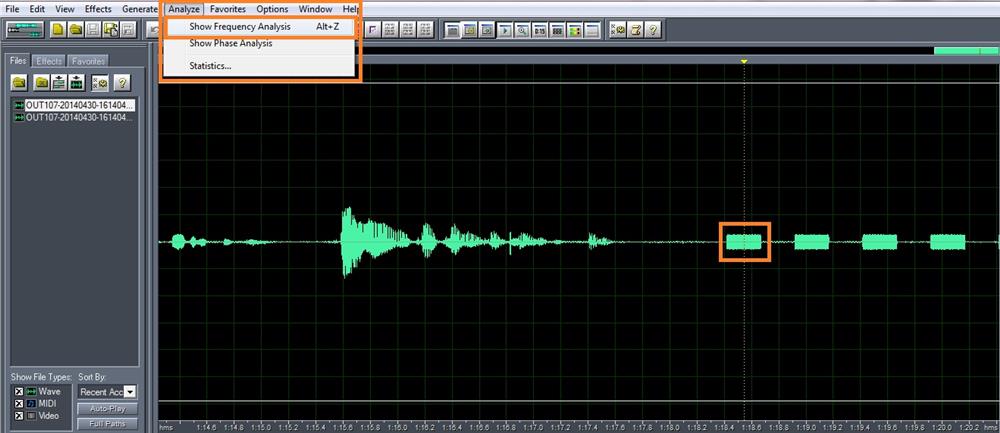

نشانگر ماوس را بروی قسمت سبز رنگ ، قسمتی که صدای بوق اشغال شنیده می شود قرار دهید و از منوی Analyze گزینه Show Frequency Analysis را کلیک کنید.

grandstream-busy-tone-2

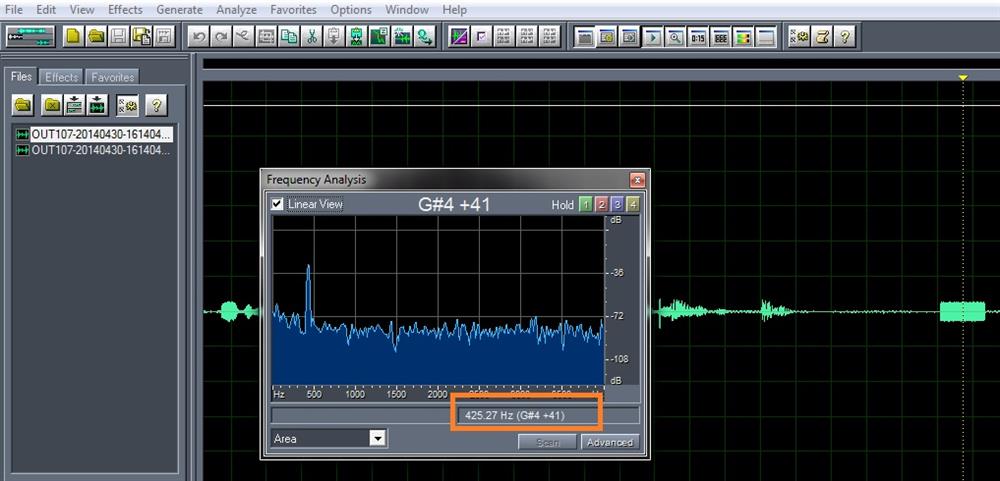

از پنجره باز شده در سمت پایین راست،فرکانس خط را می توانید مشاهده کنید.

grandstream-busy-tone-3

بدست آوردن OnTime و OffTime

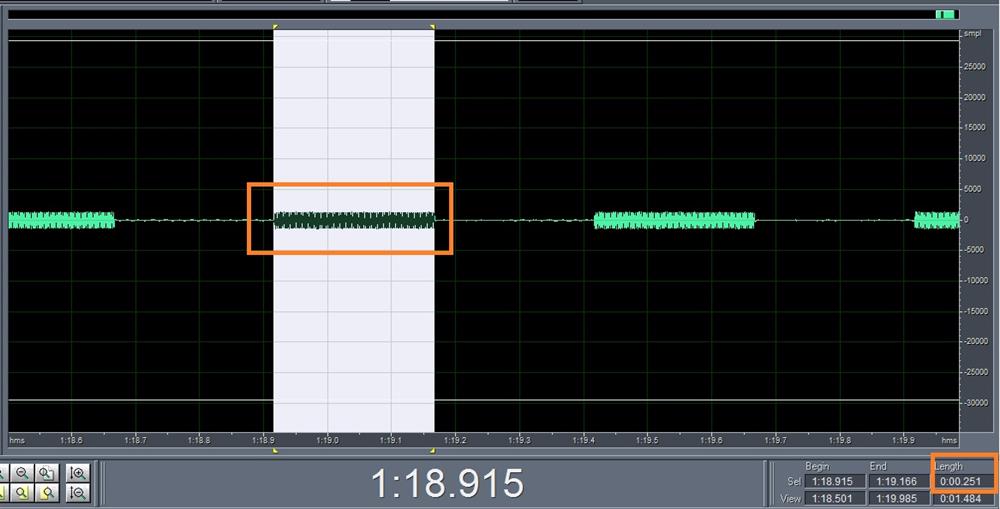

بعد از باز کردن فایل ضبط شده در برنامه Cool Edit Pro باید نشانگر ثانیه شمار در برنامه را در انتهای فایل قرار دهید.سپس با درگ کردن قسمت OnTime از ابتدا تا انتها می توان طول این قسمت را بدست آورد.

grandstream-busy-tone-4

نکته:مقدار طول OnTime در قسمت پایین قابل مشاهده است.

نکته:فقط نیاز به دو رقم ابتدایی است.

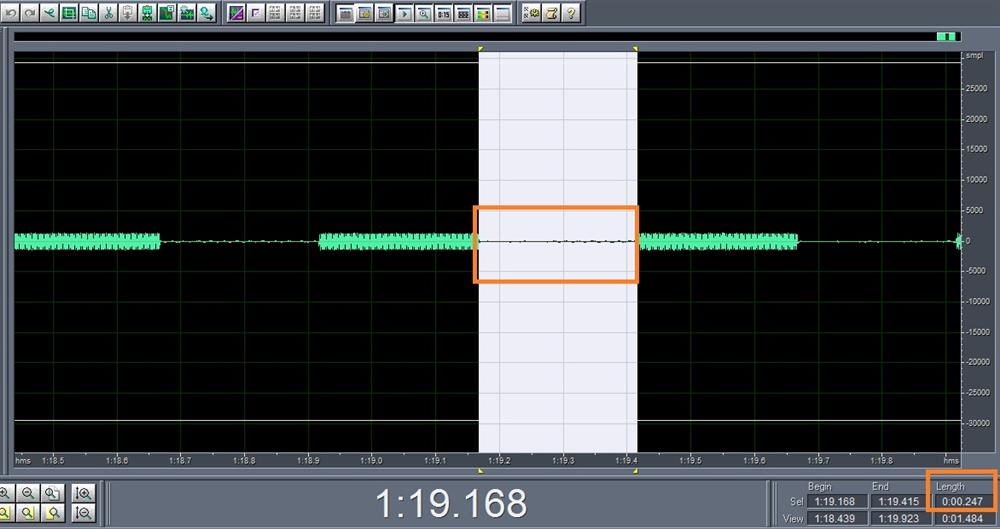

برای OffTime هم به همین ترتیب عمل کنید.



grandstream-busy-tone-5

تنظیم در گیت وی

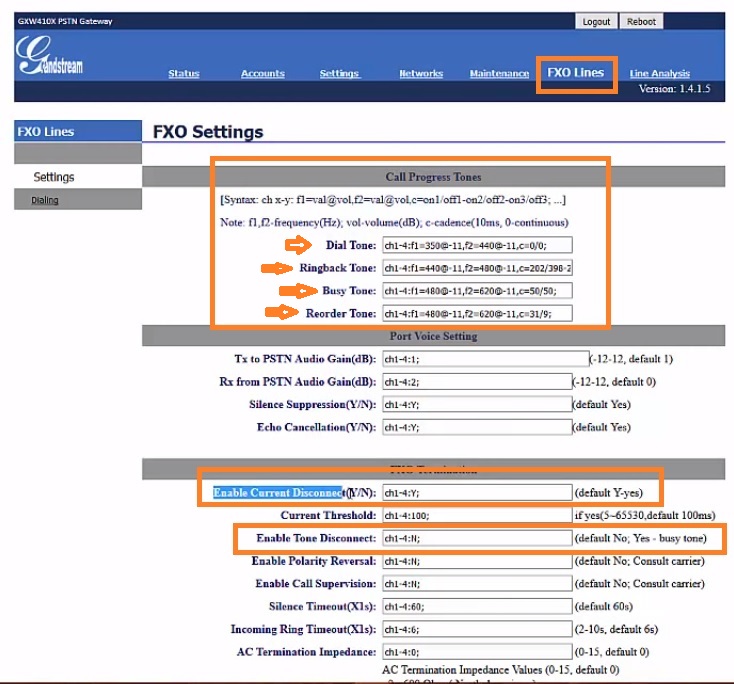

بعد از لاگین کردن به گیت وی گرند استریم از تب FXO Lines ، سمت چپ گزینه Settings را کلیک کنید.

تنظیم فرکانس خط در گیت وی گرند استریم

فرکانس اول(f1) قسمت های Dial Tone ، Ringtone Back ، Busy Tone ، Reorder Tone را برابر مقدار بدست آورده شده در مرحله قبل قرار دهید.

فرکانس دوم (f2)  قسمت های Dial Tone ، Ringtone Back ، Busy Tone ، Reorder Tone را برابر صفر قرار دهید.

grandstream-busy-tone-6

تنظیم OnTime و OffTime در گیت وی گرند استریم

در قسمت Busy Tone مقدار c را بصورت زیر قرار دهید:

فرض می کنیم مقدار OnTime و OffTime برابر با 250 باشد

بصورت زیر می شود:

C:25/25

یا مثلا اگر برابر با 500 باشد بصورت زیر

C:50/50

در قسمت Reorder Tone قسمت c را برابر با 0 قرار می دهیم.

بصورت زیر:

C:0/0

کل قسمت  Call progress Tone بصورت زیر می شود:

Dial Tone :ch1-4:f1=400@-11,f2=0@-11,c=0/0;

Ringback Tone:ch1-4:f1=400@-11,f2=0@-11,c=200/400;

Busy Tone:ch1-4:f1=400@-11,f2=0@-11,c=25/25;

Reorder Tone:ch1-4:f1=400@-11,f2=0@-11,c=0/0;

سپس پایین صفحه در بخش Termination ، Enable Current Disconnet را yes قرار دهید. بصورت زیر:

Enable Current Disconnect(Y/N):ch1-4:Y;

و Enable Tone Disconnect را هم  Yes قرار قرار:

Enable Tone Disconnect:ch1-4:Y;

در نهایت save کرده و گیت وی گرند استریم را ریبوت می کنیم.

فایل PDF آموزش در لینک زیر قرار داده شده است.
